Eje de aleación de titanio TC4
Introducción al producto

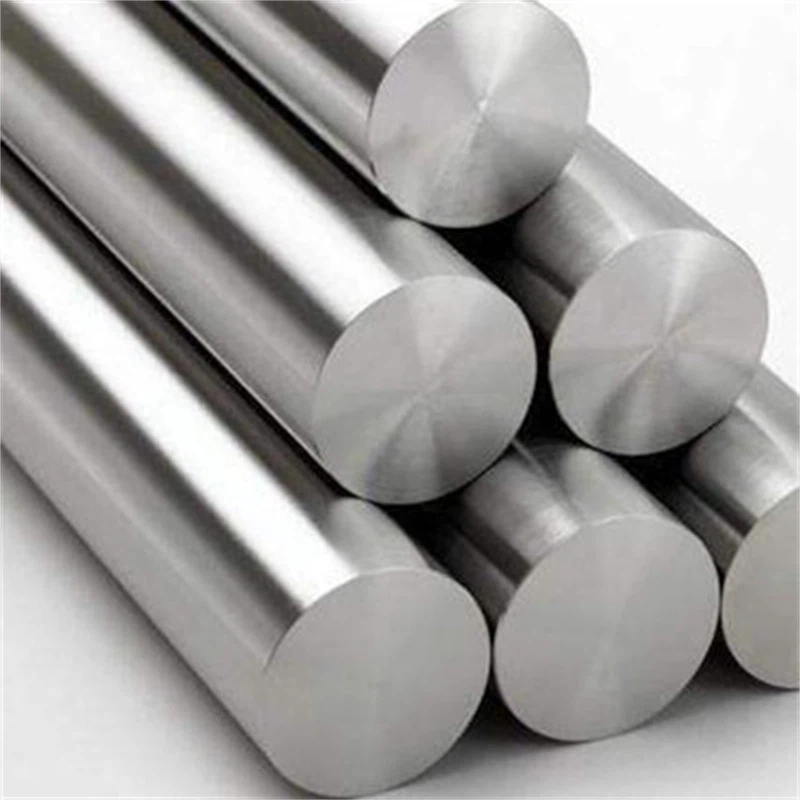

El eje de aleación de titanio TC4 se refiere a piezas de eje hechas de aleación de titanio TC4. La aleación de titanio TC4 (TI-6Al-4V) es una aleación típica ( +) de titanio de dos fases con ventajas como alta resistencia específica, resistencia a la corrosión, alta resistencia a la temperatura y biocompatibilidad.
Características del producto
Alta fuerza específica
La densidad de la aleación de titanio TC4 es de solo 4.43 g/cm³, y su resistencia a la tracción es tan alta como 900-1100 MPa. Su resistencia específica (relación de resistencia a densidad) es mucho mayor que la de los metales como el acero, el cobre y el aluminio. Esto significa que bajo la misma resistencia, el uso del eje TC4 puede reducir el peso total del equipo y reducir la carga del motor.
Tolerancia dimensional pequeña
El eje de aleación de titanio TC4 se procesa mediante máquinas de máquinas CNC de alta rigidez, que evita efectivamente las desviaciones dimensionales causadas por la vibración de la máquina herramienta y logra una tolerancia ultra pequeña de ± 0.003 mm, lo que hace que el ajuste entre las piezas sea más precisa, reduciendo el desgaste y mejorando la eficiencia de transmisión.
Acabado superficial alto
El eje TC4 adopta el proceso de molienda y pulido fino, y la rugosidad de la superficie puede alcanzar la AR menor o igual a 0.4 μm. La rugosidad de la superficie más baja significa menos resistencia a la fricción con piezas a juego, como cojinetes durante la rotación, lo que ayuda a reducir la velocidad de desgaste y extender la vida útil.
aplicaciones de productos
Aeronave y nave espacial
Los ejes de aleación de titanio TC4 a menudo se usan para ejes giratorios en el tren de aterrizaje de aeronaves, actuadores de faperón y sistemas de control de actitud de la nave espacial.
Equipo médico
Los ejes de aleación de titanio TC4 se pueden usar como ejes de conexión para conducir el movimiento de la junta dentro de los robots quirúrgicos o los ejes de transmisión para controlar el elevación y el ajuste de ángulo en las tablas de funcionamiento eléctricas.
Robots industriales
Los ejes de aleación de titanio TC4 se utilizan como ejes de transmisión o ejes articulares en robots industriales para conectar motores y brazos robóticos, transmitir el torque y los componentes de impulso para rotar, asegurando que todas las partes del robot completen la acción.
Bombas y equipos de mezcla
Los ejes de aleación de titanio TC4 se utilizan como ejes de bomba o ejes de mezcla en equipos en industrias como productos químicos, medicamentos y tratamiento de agua para impulsar a los impulsores o agitadores a girar y completar la entrega o la mezcla de materiales.
Instrumentos de alta precisión
Los ejes de aleación de titanio TC4 se utilizan como ejes de posicionamiento o ejes giratorios en instrumentos de alta precisión para controlar la rotación precisa o el desplazamiento de componentes como plataformas, lentes y sondas.
Proceso de fabricación
La producción de ejes de aleación de titanio TC4 implica técnicas de fabricación avanzadas y precisas:
Selección de material:Las barras o tubos de aleación de titanio TC4 se seleccionan de acuerdo con los estándares aeroespaciales o industriales.
Mecanizado áspero:La conformación inicial se realiza utilizando procesos de giro y fresado de CNC.
Tratamiento térmico:El tratamiento térmico al vacío se aplica para optimizar las propiedades del material, mejorando tanto la resistencia como la estabilidad dimensional.
Mecanizado de precisión:Los acabados de alta precisión se logran utilizando máquinas de molienda y molinillos sin centro.
Tratamiento de la superficie:Los tratamientos como la anodización o el enchapado se aplican para mejorar la resistencia al desgaste y la protección contra la corrosión.
Inspección de calidad:La precisión dimensional y geométrica se verifica utilizando máquinas de medición de coordenadas (CMMS) y sistemas de medición óptica para garantizar el cumplimiento total de las especificaciones de diseño.
Especificaciones técnicas
|
Parámetro |
Valor |
|
Material |
Aleación de titanio TC4 (TI-6Al-4V) |
|
Densidad |
4.43 g/cm³ |
|
Resistencia a la tracción |
900-1100 MPA |
|
Temperatura de trabajo |
-253 grados a 400 grados |
|
Rango de diámetro |
5 mm-50 mm |
|
Rango de longitud |
20 mm-3000 mm |
|
Tolerancia |
± 0.003 mm |
|
Aspereza de la superficie |
RA menor o igual a 0.4 μm |
|
Dureza del tratamiento térmico |
30-40 HRC (basado en el proceso) |
Fuerza de la empresa
Shenzhen Sanhexing Shaft Manufacturing Co., Ltd. se estableció el 26 de mayo de 2010, ubicado en el Wan Feng Technology Park, Shajing, distrito de Bao'an, Shenzhen. Nuestra fábrica cubre un área de 1.600 metros cuadrados, con una industria de apoyo bien desarrollada para la fabricación electrónica y mecánica en las cercanías.
Estándares de calidad y medio ambiente certificados
Todos los productos se fabrican bajo ISO9001: 2015, y cumplen con las regulaciones de ROHS y Reach.
Amplia gama de aplicaciones de productos
Nuestros ejes se utilizan en automóviles, drones, equipos de energía, robots industriales, electrodomésticos, motores, juguetes y más.
Respuesta rápida
Todas las consultas se responden dentro de las 24 horas. Valoramos la eficiencia y garantizamos que los clientes obtengan soporte técnico y servicio oportunos.
Capacidad ODM/OEM
Con más de 16 años de experiencia en mecanizado CNC, ofrecemos la fabricación personalizada de ejes basados en dibujos o muestras de clientes.
Preguntas frecuentes
P: ¿Cuál es el rango de tamaño convencional de los ejes de aleación de titanio TC4?
R: El rango de diámetro convencional es φ5mm - φ50 mm, y la longitud puede alcanzar 3000 mm. Si hay requisitos de tamaño especiales, se pueden personalizar a través de la negociación.
P: ¿Proporciona un informe de certificación e inspección de material?
A: Sí. Podemos proporcionar garantía de materia prima, informe de inspección de dimensiones, informe de rugosidad de la superficie y un certificado de tratamiento térmico necesario con los bienes.
P: ¿Cuánto tiempo dura el ciclo de entrega?
R: Las especificaciones convencionales se pueden enviar dentro de los 3 a 7 días si están en stock. Las piezas personalizadas son generalmente de 10 a 25 días hábiles dependiendo de la complejidad y cantidad del proceso. El período de entrega específico se puede comunicar y confirmar.
P: ¿Se romperán los ejes de aleación de titanio TC4 a bajas temperaturas?
R: No. TC4 todavía mantiene alta resistencia y ductilidad en un entorno de -253 grados, y es adecuado para aplicaciones como equipos de enfriamiento de nitrógeno líquido y sistemas criogénicos aeroespaciales.
P: ¿Es el eje de aleación de titanio TC4 adecuado para su uso con piezas de acero inoxidable o cobre?
R: Sí, pero debe prestar atención a la diferencia en los coeficientes de expansión térmica. TC4 tiene un coeficiente de expansión térmica baja. Se recomienda reservar una autorización de ajuste razonable durante el diseño, o utilizar una estructura de conexión flotante para evitar la interferencia o el aflojamiento causado por la expansión y la contracción térmica.
P: ¿El precio del eje de aleación de titanio TC4 es establo?
R: El precio del titanio TC4 se ve muy afectado por el mercado internacional de lingotes de titanio y la dificultad de procesamiento. Nuestra empresa tiene una cooperación a largo plazo con los proveedores de materias primas, con la ventaja de precio de la compra a granel, y puede bloquear la cotización dentro de un cierto período de tiempo para reducir el riesgo de fluctuaciones de costos.
P: ¿Cuál es la cantidad mínima de pedido?
R: El MOQ de los productos de eje de especificación convencional es de 10 piezas; Los productos personalizados no estándar se negocian y confirman de acuerdo con la complejidad del dibujo y la dificultad del procesamiento, y son compatibles con los servicios de prueba de muestras.
P: ¿Se admite el procesamiento personalizado?
A: Sí. La personalización no estándar se puede llevar a cabo de acuerdo con los dibujos, muestras o requisitos técnicos proporcionados por el cliente, incluida el tamaño, la precisión de ajuste, el método de tratamiento de superficie, etc.
P: ¿Se pueden proporcionar pruebas de muestra?
A: Sí. Apoyamos a proporcionar 1-3 muestras para la verificación estructural y las pruebas de ensamblaje, y la tarifa de la muestra se puede deducir en compras a granel posteriores.
P: ¿Se proporciona la certificación de material y el informe de prueba?
A: Sí. Cada lote de productos puede ir acompañado de una garantía material (MTC), un informe de inspección dimensional, un informe de rugosidad de la superficie y un informe de inspección de terceros bajo requisitos especiales.
P: ¿Qué pasa si el producto está dañado durante el transporte?
R: Utilizamos envases especiales contra la vibración, y todos los productos están asegurados para el transporte. Si hay daños o escasez durante el transporte, apoyamos la reedición o el reembolso incondicional después de tomar fotos para evidencia.
